Problemi s HDMI signalom ne nastaju uvijek zbog kabela ili izvora signala. Kod složenijih AV sustava uzrok mogu biti EDID, HDCP, HDMI handshaking ili problemi s kompatibilnošću između povezanih uređaja, osobito pri distribuciji 4K i 8K videosignala.

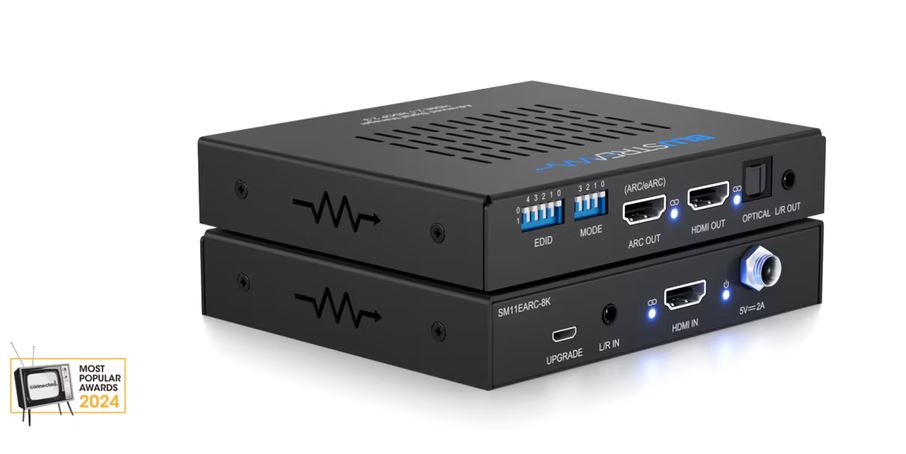

Blustream SM11EARC-8K razvijen je upravo za takve situacije. Riječ je o naprednom HDMI 2.1 signal manageru koji uz upravljanje HDMI signalom omogućuje audio embedding i de-embedding te izdvajanje ARC/eARC zvuka.
Uz propusnost do 40 Gbps, uređaj podržava 8K i 4K 120 Hz videosignale, HDR, HDCP 2.3, VRR i ALLM, zbog čega se može koristiti u profesionalnim AV instalacijama, ali i zahtjevnijim kućnim kino i gaming sustavima.
Kada HDMI uređaji ne žele surađivati
Izvor signala, AV procesor, projektor, profesionalni zaslon ili televizor mogu pojedinačno raditi bez problema, ali njihovo povezivanje ne mora uvijek rezultirati stabilnim HDMI signalom. Različiti EDID podaci, HDCP komunikacija ili HDMI handshake mogu uzrokovati nestanak slike, pogrešnu rezoluciju ili druge probleme s kompatibilnošću.
SM11EARC-8K omogućuje napredno EDID upravljanje te je projektiran za rješavanje problema povezanih s EDID-om, HDCP-om, clock stretchingom, kompatibilnošću i HDMI handshakingom.
To ga čini posebno korisnim kao instalacijski alat u sustavima u kojima je potrebno povezati uređaje različitih proizvođača ili osigurati pouzdan rad složenijeg HDMI signalnog lanca.
HDMI 2.1, 8K 60 Hz i 4K 120 Hz
SM11EARC-8K podržava HDMI 2.1 propusnost do 40 Gbps i HDR te omogućuje prijenos videosignala do:
- 8K 60 Hz YCbCr 4:2:0 10-bit
- 8K 30 Hz RGB/YCbCr 4:4:4 10-bit
- 4K 120 Hz RGB/YCbCr 4:4:4 10-bit
Podržani su i VRR (Variable Refresh Rate) te ALLM (Auto Low Latency Mode). Upravo kombinacija 4K rezolucije i frekvencije osvježavanja od 120 Hz čini uređaj zanimljivim i za gaming sustave te druge aplikacije u kojima su važni visoka kvaliteta slike i mala latencija.
ARC i eARC audio breakout
Jedna od važnijih mogućnosti SM11EARC-8K modela je zaseban HDMI priključak za ARC/eARC audio. Time je moguće izdvojiti povratni zvuk iz kompatibilnog sustava i proslijediti ga prema odgovarajućoj audio opremi.
Uređaj podržava prolaz višekanalnog surround zvuka, uključujući object-based audio formate u skladu s HDMI specifikacijama, pa se može koristiti u modernim AV sustavima koji kombiniraju video visoke razlučivosti i napredne audio formate.
Audio embedding i de-embedding u jednom uređaju
SM11EARC-8K može se konfigurirati kao HDMI audio embedder ili de-embedder.
Zvuk iz HDMI signala moguće je istodobno izdvojiti putem analognog L/R i optičkog S/PDIF izlaza. Analogni izlaz podržava 2-kanalni PCM audio, dok se digitalni audio može proslijediti prema kompatibilnoj audio opremi.
Moguć je i obrnuti postupak: analogni stereo signal preko 3,5 mm ulaza može se ugraditi u izlazni HDMI signal.
Posebno je praktična mogućnost izdvajanja zvuka bez spojenog zaslona. U tom slučaju SM11EARC-8K može djelovati kao HDMI endpoint, što daje dodatnu fleksibilnost pri projektiranju audio i video sustava.
Napredno EDID upravljanje
EDID komunikacija izvoru signala govori koje video i audio formate povezani uređaj može prihvatiti. U složenijim instalacijama upravo neslaganje EDID podataka može biti uzrok problema s prikazom slike ili reprodukcijom zvuka.
SM11EARC-8K omogućuje napredno upravljanje EDID postavkama, čime instalater može preciznije kontrolirati komunikaciju između izvora i ostatka AV sustava.
U kombinaciji s podrškom za HDCP 2.3 uređaj predstavlja koristan alat kod projektiranja i otklanjanja problema u modernim HDMI 2.1 instalacijama.
Gdje se koristi Blustream SM11EARC-8K?
Zbog kombinacije upravljanja signalom, EDID funkcija, HDMI 2.1 podrške i fleksibilnog upravljanja zvukom, SM11EARC-8K može se koristiti u različitim AV sustavima:
- profesionalnim AV instalacijama
- konferencijskim i prezentacijskim sustavima
- sustavima s projektorima i profesionalnim zaslonima
- digital signage instalacijama
- kućnim kino sustavima
- gaming sustavima s 4K 120 Hz signalom
Za prijenos HDMI 2.1 signala visoke propusnosti važan je i odgovarajući kabel. U ponudi AVR-a dostupni su, primjerice, Blustream HDMIM8K HDMI 2.1 kabeli s podrškom za 8K 60 Hz, 4K 120 Hz, HDR i eARC.
Kompaktno rješenje za zahtjevne HDMI instalacije
SM11EARC-8K objedinjuje više funkcija koje bi u složenijem AV sustavu inače mogle zahtijevati zasebne uređaje. Uz upravljanje HDMI signalom i EDID-om, omogućuje ARC/eARC audio breakout, audio embedding i de-embedding te prijenos HDMI 2.1 signala do 8K 60 Hz i 4K 120 Hz.
Sam uređaj dimenzija je svega 105 × 104 × 22 mm bez priključenih konektora, a komplet za montažu isporučuje se u pakiranju, što olakšava njegovu integraciju u profesionalne AV instalacije.
AVR projektira i implementira profesionalne sustave za distribuciju audio i videosignala. Pri odabiru HDMI rješenja potrebno je uzeti u obzir rezoluciju i frekvenciju osvježavanja, potrebnu propusnost, udaljenost prijenosa, HDCP i EDID zahtjeve te način integracije zvuka u ostatak AV sustava.
