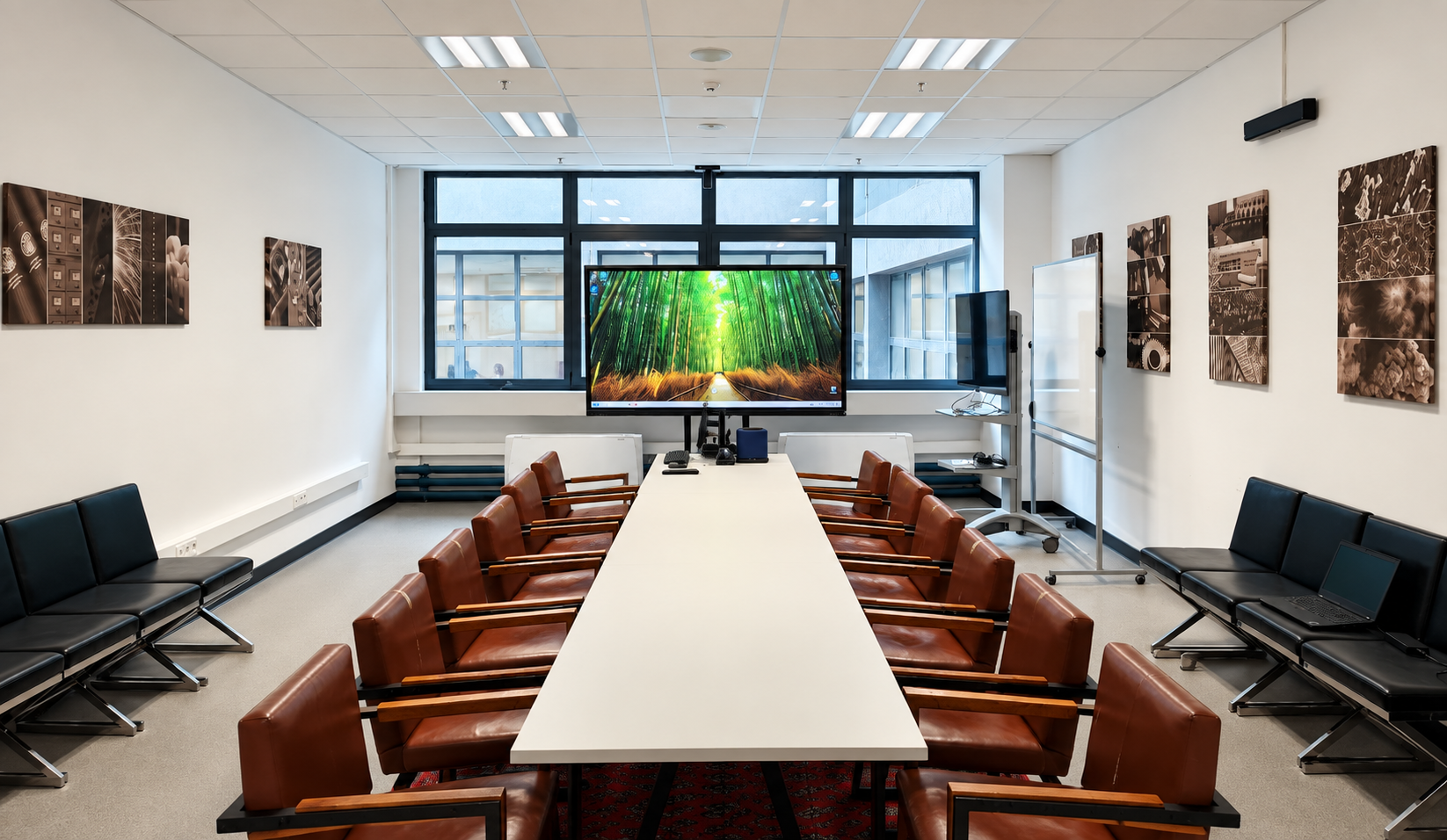

U Klubu nastavnika Fakulteta strojarstva i brodogradnje u Zagrebu izveli smo integraciju i instalaciju AV opreme za multifunkcionalnu dvoranu koja se koristi za sastanke, predavanja, prezentacije i druge nastavne i stručne aktivnosti.
Za razliku od prostora koji ima samo jednu namjenu, ovdje je AV sustav trebalo prilagoditi različitim načinima korištenja dvorane. Ovisno o događanju, sadržaj se prikazuje na dva profesionalna zaslona, sudionici se mogu uključiti na daljinu, a kamera, stropni mikrofoni i zvučnici omogućuju dvosmjernu komunikaciju tijekom hibridnih sastanaka i predavanja.
Naš je zadatak bio instalirati opremu te različite AV komponente i postojeću infrastrukturu povezati u jedinstven i funkcionalan sustav.
📞 Trebate multimedijalnu opremu za sastanke? Kontaktirajte naše AV stručnjake.
Distribucija videosignala na dva profesionalna zaslona
Glavni zaslon u dvorani je profesionalni zaslon dijagonale 86 inča, postavljen na podni stalak. Dodatni zaslon dijagonale 65 inča postavljen je na zid. Korištenje dva zaslona omogućuje bolju vidljivost sadržaja u različitim konfiguracijama dvorane, ali zahtijeva i pravilno riješenu distribuciju videosignala.
Za povezivanje i distribuciju slike korišteni su Blustream HEX100CS-KIT i Blustream SP12CS. Sustav omogućuje pouzdan prijenos videosignala prema zaslonima i istovremeni prikaz sadržaja, ovisno o načinu korištenja prostora.
Blustream SP12CS distribuira jedan HDMI izvor na dva simultana HDMI izlaza i podržava video signal do 4K UHD 60 Hz.
PTZ kamera i stropni mikrofoni za hibridnu komunikaciju
Za videokomunikaciju je integrirana Yealink UVC86 4K USB PTZ kamera.
PTZ kamera omogućuje prilagodbu kadra različitim situacijama u dvorani, što je posebno važno u multifunkcionalnom prostoru u kojem raspored i način korištenja nisu uvijek isti.
Za prihvat govora integrirani su Yealink CM20 stropni mikrofoni, dok se za reprodukciju zvuka koristi Yealink MSpeaker Pro.
Stropni mikrofoni omogućuju prihvat govora bez potrebe da svaki sudionik koristi zaseban stolni mikrofon, dok zvučnici prenose govor udaljenih sudionika u prostoriju.
Kombinacijom PTZ kamere, stropnih mikrofona i zvučnika dvorana se može koristiti i za aktivnosti u kojima dio sudionika sudjeluje na daljinu.
Više o planiranju kamere, mikrofona, zvučnika, sustava prikaza i signalne infrastrukture pročitajte u vodiču Hibridna učionica i predavaonica – koja je AV oprema potrebna za hibridnu nastavu?
AV integracija u postojećem prostoru
Najvažniji dio projekta nije bila pojedina komponenta, nego njihova integracija u postojeću dvoranu.
Oprema namijenjena različitim vrstama prostora i konfiguracijama trebala se uklopiti u postojeći raspored Kluba nastavnika. Pri instalaciji je zato trebalo uzeti u obzir položaj sjedenja, zaslona, kamere i audio opreme te postojeću infrastrukturu.
Zadatak AVR-a bio je povezati sve komponente tako da zasloni, distribucija videosignala, kamera, mikrofoni i zvučnici funkcioniraju kao cjelina, a sustav ostane praktičan za svakodnevno korištenje.
Upravo je to bit kvalitetne AV integracije: nije dovoljno odabrati pojedinačne uređaje koji odgovaraju prostoru – potrebno ih je pravilno pozicionirati, povezati i konfigurirati kako bi zajedno radili onako kako korisniku trebaju.
Catchbox za uključivanje sudionika iz publike
U sustav je integriran i Catchbox Plus System, s jednim Cube i jednim Clip mikrofonom te Dock stanicom.
Catchbox Cube prijenosni je mikrofon koji se može dodavati između sudionika, pa omogućuje jednostavnije uključivanje publike u raspravu bez postavljanja dodatnih fiksnih mikrofona po prostoru.
U ovoj dvorani predstavlja dodatnu mogućnost za predavanja, prezentacije i druge događaje kod kojih u razgovoru sudjeluju i osobe iz publike.
Jedna dvorana, više načina korištenja
Nakon integracije AV opreme Klub nastavnika može se koristiti za različite vrste aktivnosti bez potrebe za zasebnim tehničkim rješenjem za svaki način rada.
Profesionalni zasloni omogućuju prikaz prezentacija i drugih sadržaja, Blustream oprema distribuira videosignal prema zaslonima, a Yealink kamera, stropni mikrofoni i zvučnici omogućuju uključivanje udaljenih sudionika.
AVR je izveo integraciju i instalaciju opreme te povezivanje s postojećom infrastrukturom, čime su različite komponente objedinjene u funkcionalan AV sustav prilagođen prostoru i njegovoj svakodnevnoj namjeni.
Oprema integrirana u sustav
