Kako jedan prostor prilagoditi sastancima većeg broja sudionika, prezentacijama i snimanju rasprava? U multifunkcionalnoj dvorani Stare škole Oštarije u Josipdolu instalirali smo cjelovit audio-video sustav koji povezuje konferencijske mikrofone, ozvučenje, projekciju i mogućnost audio snimanja sastanaka.
Projekt je realiziran za Primat-RD, koji je prostor opremio namještajem, dok je AVR bio zadužen za AV opremu i njezinu instalaciju. Rezultat je multifunkcionalna dvorana u kojoj su prezentacijska i konferencijska tehnologija uklopljene u već uređen prostor.
AV sustav obuhvaća 20 Vissonic konferencijskih mikrofonskih jedinica, pet stropnih zvučnika, Audac pojačalo, Optoma laserski projektor i projekcijsko platno širine 300 cm, uz mogućnost snimanja zvuka tijekom sastanaka.

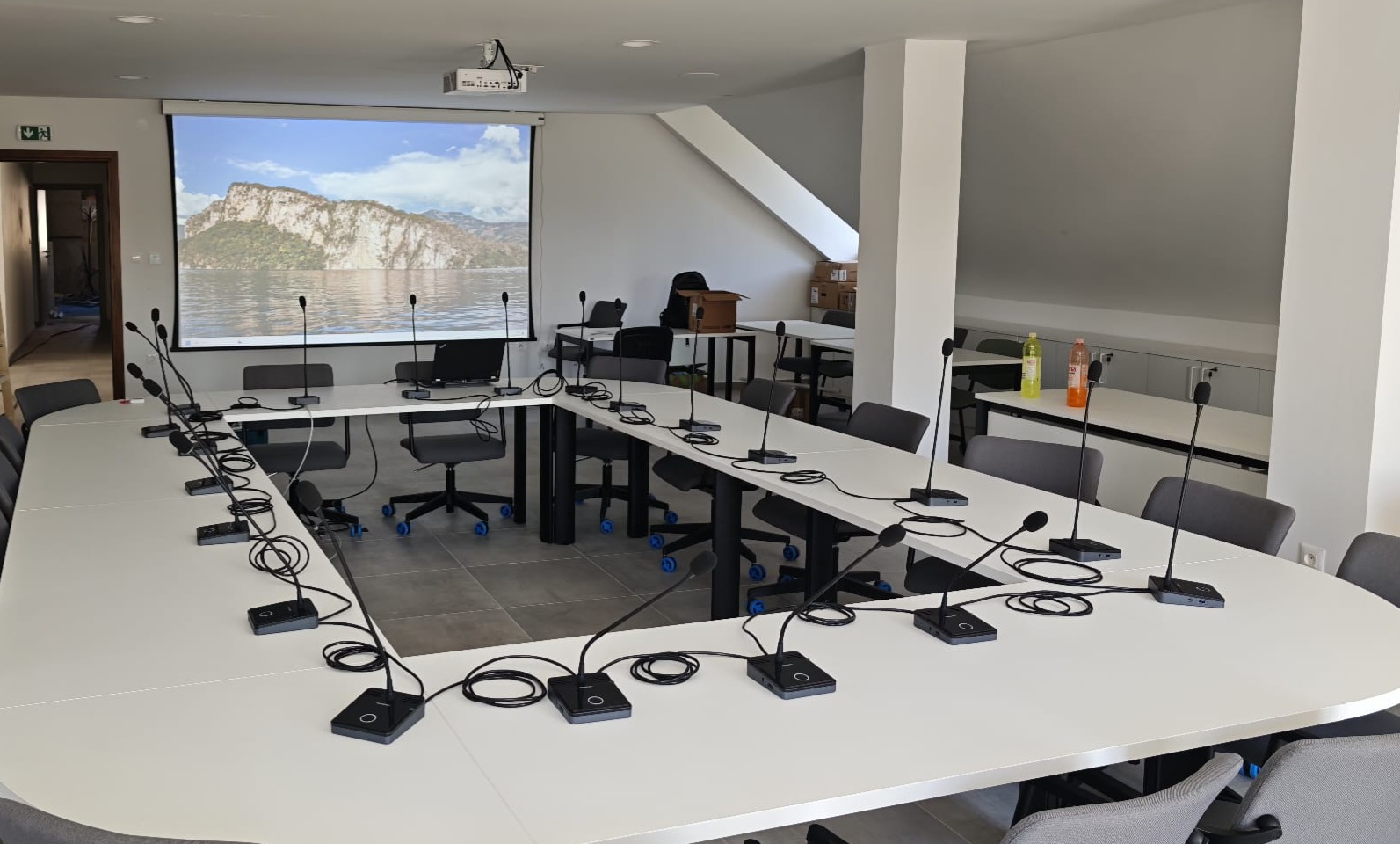

Multifunkcionalna dvorana za sastanke i prezentacije
Prostor Stare škole Oštarije zamišljen je kao multifunkcionalna dvorana koja se može koristiti za sastanke, rasprave, prezentacije i druge aktivnosti. Zbog različitih scenarija korištenja bilo je potrebno povezati nekoliko AV funkcija u jednu cjelinu.
Za sastanke većeg broja sudionika važan je jasan i kontroliran prijenos govora, dok prezentacije zahtijevaju dovoljno veliku i čitljivu sliku. Istodobno je trebalo omogućiti i audio snimanje sastanaka kada je potrebno zabilježiti raspravu.
Više o planiranju takvih prostora možete pročitati u vodiču Kako opremiti konferencijsku ili kongresnu dvoranu.
Konferencijski mikrofonski sustav za 20 sudionika

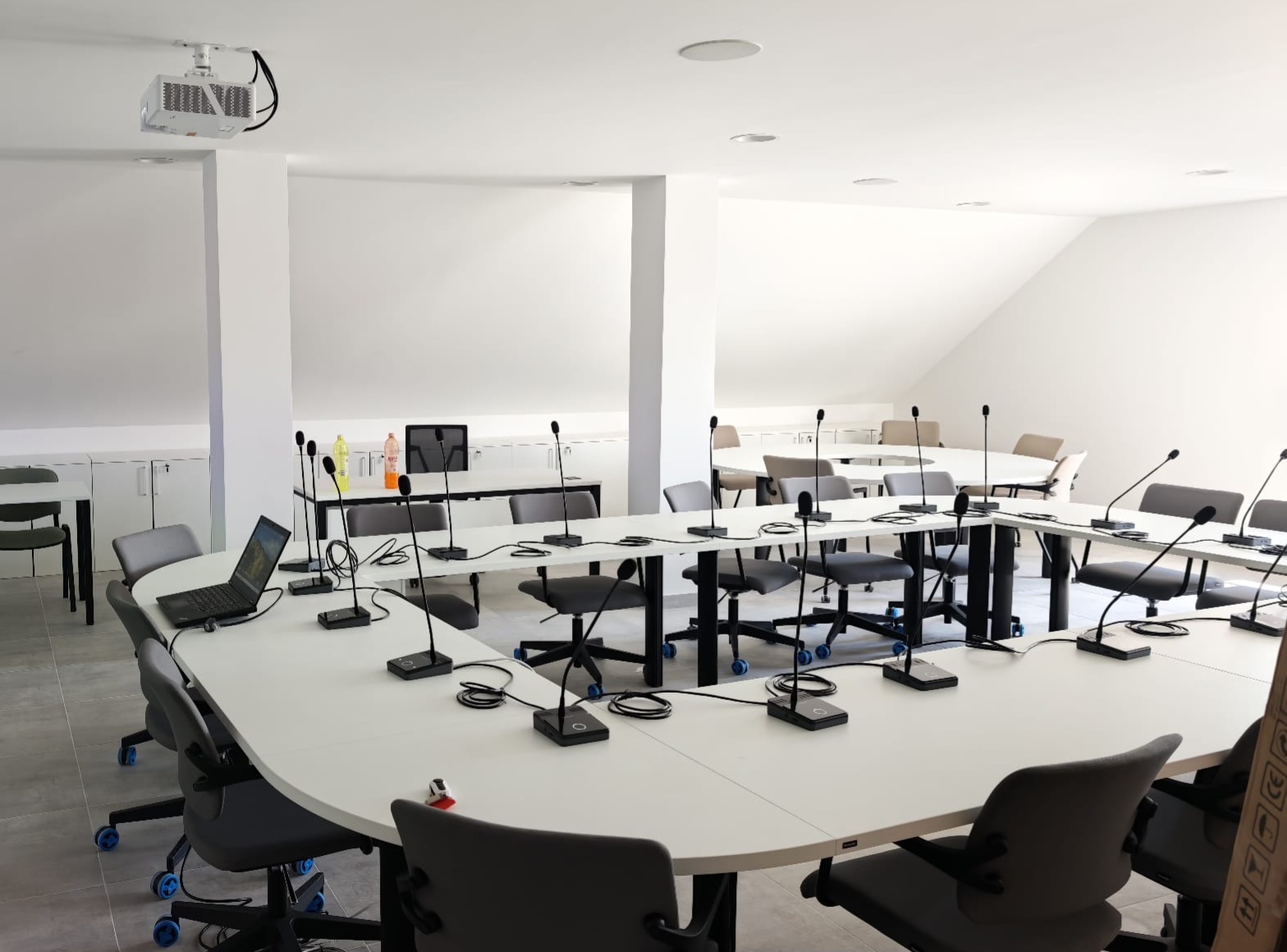

Za komunikaciju tijekom sastanaka instaliran je Vissonic konferencijski sustav s ukupno 20 mikrofonskih jedinica raspoređenih oko konferencijskog stola.
Sustav čine 19 Vissonic VIS-DED-T mikrofonskih jedinica za sudionike i jedna Vissonic VIS-DEC-T predsjedavajuća jedinica. Središnji dio sustava je Vissonic VIS-DCP2000-W centralna jedinica.
Ovakav raspored omogućuje da svaki sudionik ima mikrofon na svom mjestu, što je posebno praktično kod sastanaka i rasprava s većim brojem govornika.
Ako planirate sličan sustav, detaljnije informacije o različitim načinima izvedbe možete pronaći u vodiču Kako odabrati pravi konferencijski sustav.
Audio snimanje sastanaka putem Vissonic sustava
Osim prijenosa govora, sustav omogućuje i audio snimanje sastanaka putem Vissonic centralne jedinice. Time se sastanak ili rasprava mogu zvučno zabilježiti bez potrebe za postavljanjem zasebnog sustava za snimanje.
Takva funkcionalnost korisna je u prostorima u kojima se održavaju sjednice, radni sastanci i druge rasprave za koje je potrebno sačuvati audio zapis.
Kako funkcioniraju takva rješenja i što treba uzeti u obzir pri njihovom planiranju detaljnije smo obradili u vodiču Audio snimanje sjednica – mikrofoni, snimači i kompletna AV rješenja.
Ozvučenje dvorane s pet stropnih zvučnika
Za ravnomjernu reprodukciju zvuka u prostoru ugrađeno je pet AMC PCR-8T stropnih zvučnika. Stropna izvedba omogućila je da zvučnici ostanu diskretno uklopljeni u interijer, bez zauzimanja prostora na stolovima ili zidovima.

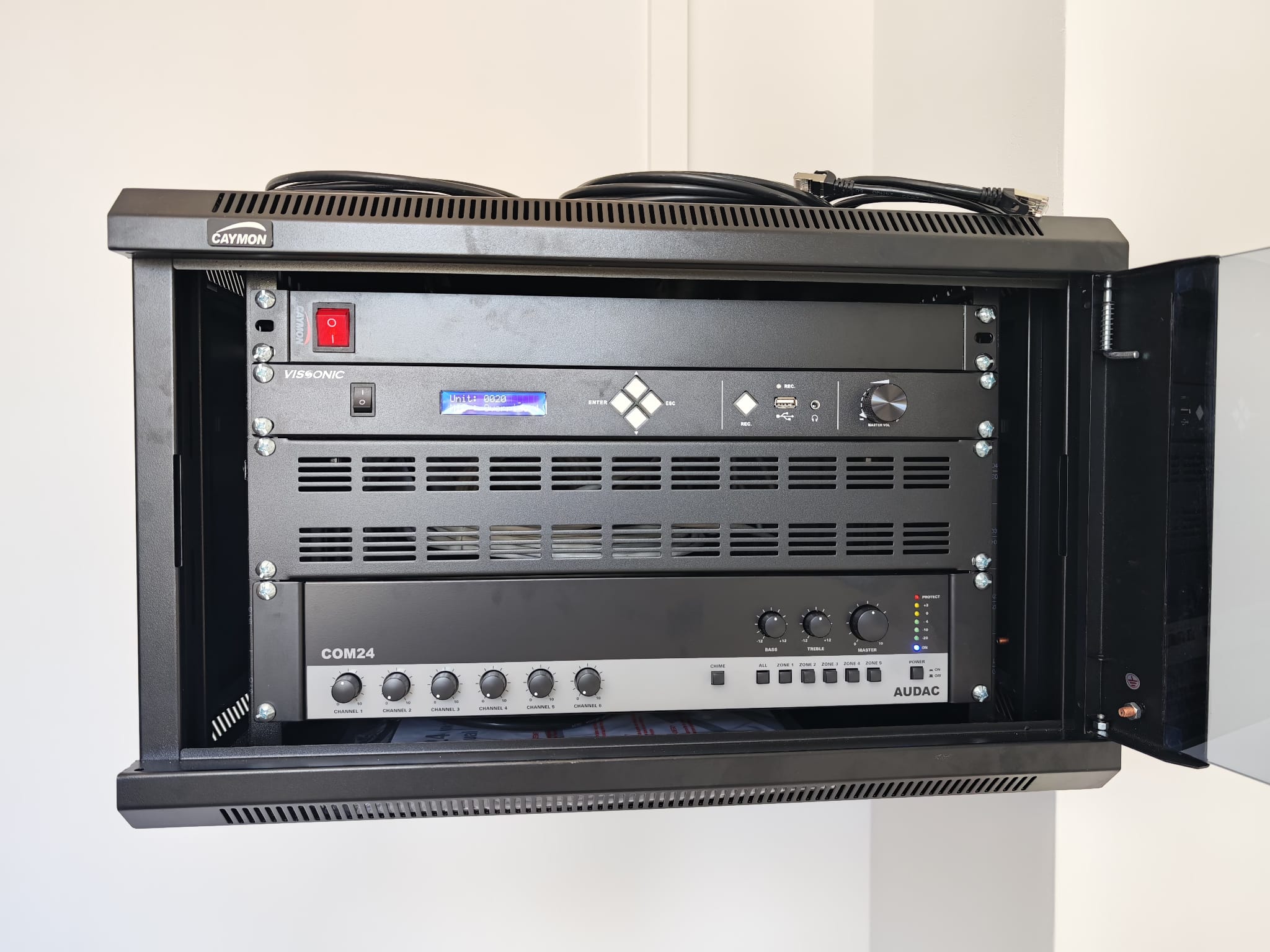

Za pogon i upravljanje audio sustavom koristi se Audac COM24MK2 pojačalo s pretpojačalom.
Na taj način konferencijski mikrofonski sustav i ozvučenje funkcioniraju kao povezani audio dio dvorane.

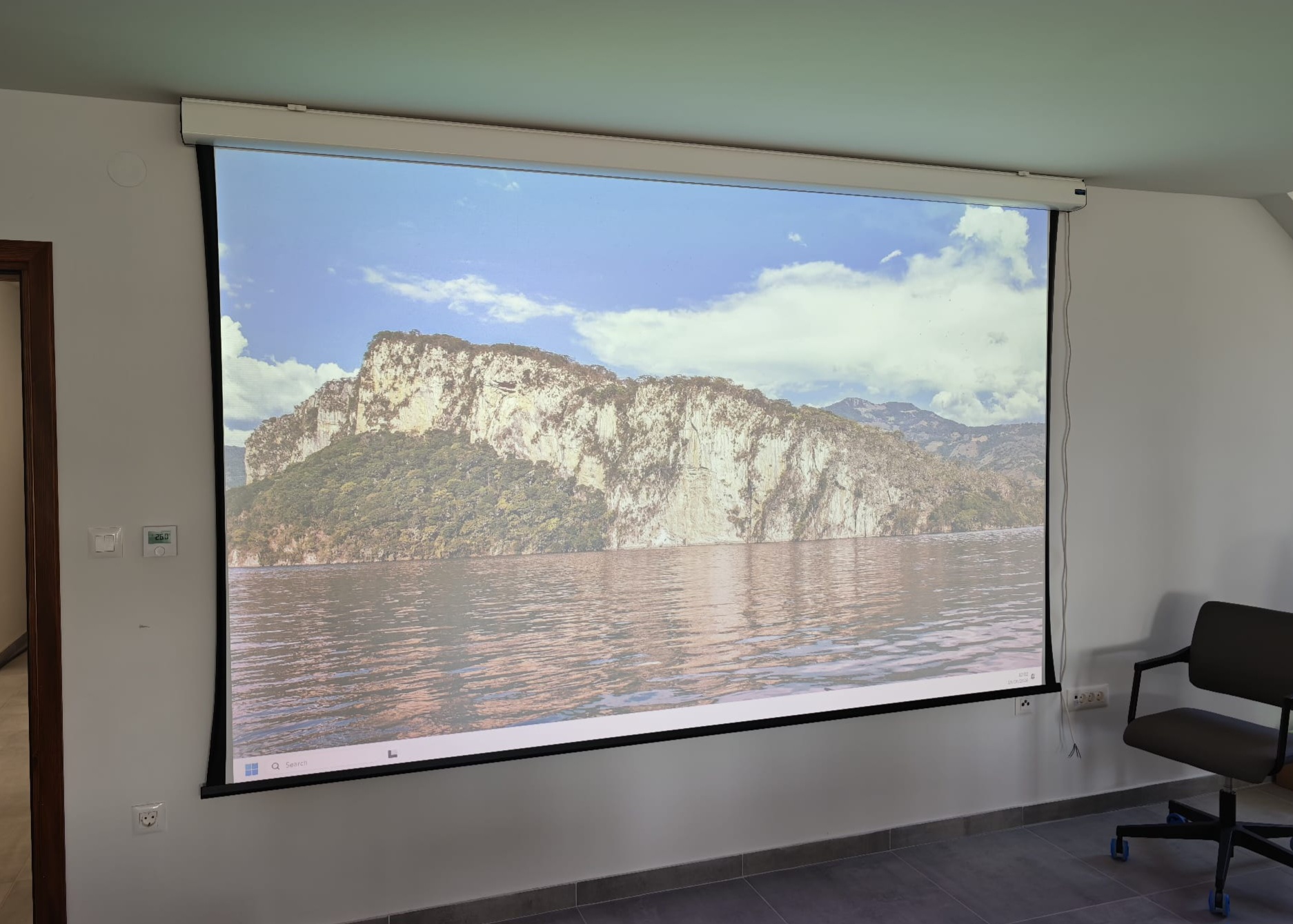

Optoma laserski projektor i projekcijsko platno širine 300 cm
Za prezentacije i prikaz drugih sadržaja instaliran je Optoma ZU607T profesionalni laserski projektor WUXGA rezolucije.
Projektor je postavljen na strop i projicira sadržaj na projekcijsko platno širine 300 cm. Velika projekcijska površina omogućuje pregledan prikaz prezentacija i drugih vizualnih sadržaja sudionicima raspoređenima oko cijelog konferencijskog stola.
Video signal do projektora prenosi se HDMI vezom, a projektor i platno izvedeni su kao stalni dio AV sustava prostorije.
AV instalacija u već uređenom prostoru
Jedan od zahtjevnijih dijelova projekta nije bio sam odabir opreme, nego njezina instalacija.
Prostor je u trenutku izvođenja AV radova već bio uređen, pa je potrebnu kabelsku infrastrukturu trebalo provesti kroz spušteni strop bez oštećivanja gotovih površina i interijera. Posebnu pažnju zato je trebalo posvetiti trasama instalacija i pozicijama pojedinih uređaja.
Ovakve situacije dobar su primjer zašto se kod AV opremanja ne promatraju samo tehničke karakteristike uređaja. Način instalacije, postojeća infrastruktura, namještaj i arhitektura prostora također utječu na konačno rješenje.
AVR pruža uslugu profesionalne instalacije audio-video opreme, uključujući montažu, povezivanje, konfiguraciju i testiranje sustava.
AV oprema ugrađena u Staroj školi Oštarije
- 19 × Vissonic VIS-DED-T konferencijska mikrofonska jedinica za sudionike,
- 1 × Vissonic VIS-DEC-T predsjedavajuća mikrofonska jedinica,
- Vissonic VIS-DCP2000-W centralna jedinica,
- 5 × AMC PCR-8T stropni zvučnik,
- Audac COM24MK2 pojačalo s pretpojačalom,
- Optoma ZU607T laserski projektor,
- projekcijsko platno širine 300 cm,
- HDMI signalna infrastruktura.
Jedan prostor za sastanke, rasprave i prezentacije
Projekt Stare škole Oštarije pokazuje kako se različite AV funkcije mogu objediniti u jednom multifunkcionalnom prostoru. Umjesto zasebnih rješenja za prezentacije, konferencijsku komunikaciju i snimanje, ugrađena oprema čini povezani sustav prilagođen stvarnoj namjeni dvorane.
Suradnjom s Primat-RD-om, koji je prostor opremio namještajem, AV oprema mogla se uklopiti u raspored konferencijskog stola i ostatak interijera, dok su potrebne instalacije izvedene bez narušavanja već dovršenog prostora.
Multimedijalno opremanje konferencijskih i multifunkcionalnih dvorana
AV oprema za dvoranu ne odabire se samo prema broju sjedećih mjesta. Na konačno rješenje utječu način korištenja prostora, broj aktivnih govornika, potreba za snimanjem, veličina projekcije, akustika te postojeća kabelska i mrežna infrastruktura.
AVR pruža uslugu projektiranja audio-video sustava te instalacije i integracije konferencijske, prezentacijske i multimedijalne opreme za različite poslovne i javne prostore.
Ako planirate novu konferencijsku ili multifunkcionalnu dvoranu ili modernizaciju postojećeg prostora, pošaljite nam tlocrt, fotografije i osnovne zahtjeve kako bismo predložili odgovarajuće rješenje.
