Kako opremiti fakultetsku predavaonicu tako da jednako dobro funkcionira za klasičnu nastavu, prezentacije i uključivanje udaljenih sudionika? Na Sveučilištu u Rijeci realizirali smo AV sustav za potrebe hibridnih predavanja i drugih obrazovnih aktivnosti, koji u jednu cjelinu povezuje projekciju, kameru, mikrofone, ozvučenje i distribuciju video signala.
Cilj projekta bio je omogućiti kvalitetan prikaz nastavnih sadržaja te pouzdan prijenos slike i zvuka između predavaonice i udaljenih sudionika. Posebna pažnja posvećena je audio dijelu sustava: uz stropne mikrofone, u predavaonicu je integriran i Catchbox sustav koji studentima omogućuje jednostavnije uključivanje u pitanja i raspravu.
Projekt je realiziran za naručitelja CARNET, a instalaciju opreme izveo je AVR tim.
Hibridna predavaonica za nastavu uživo i na daljinu
Klasična predavaonica prvenstveno mora omogućiti da studenti dobro vide i čuju predavača. Kod hibridne nastave zahtjevi su veći: udaljeni sudionici također trebaju pratiti predavanje, čuti predavača i pitanja iz dvorane te sudjelovati u komunikaciji.
Zbog toga je AV sustav u predavaonici Sveučilišta u Rijeci izveden kao povezano rješenje koje obuhvaća:
- projekciju prezentacija i drugih nastavnih sadržaja na veliko platno,
- kameru za video komunikaciju i praćenje događanja u predavaonici,
- stropne i bežične mikrofone za predavača i studente,
- reprodukciju zvuka udaljenih sudionika,
- distribuciju video signala između AV uređaja,
- AIO računalo za prezentacije, hibridna predavanja i streaming.
Više o osnovnim komponentama i načinu rada takvih sustava možete pročitati u našem vodiču što je videokonferencija i kako funkcionira.
Projekcijski sustav za fakultetsku predavaonicu

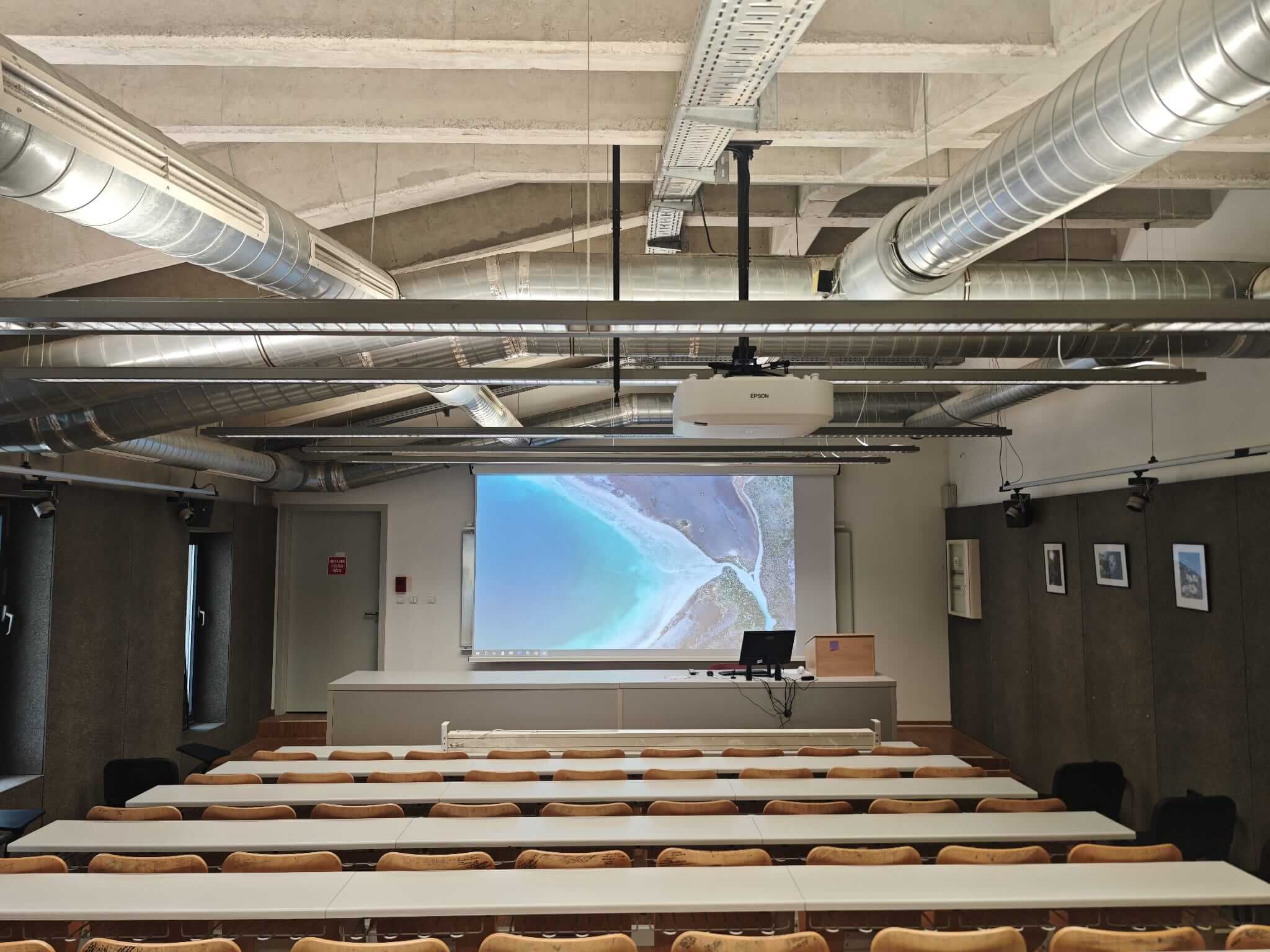

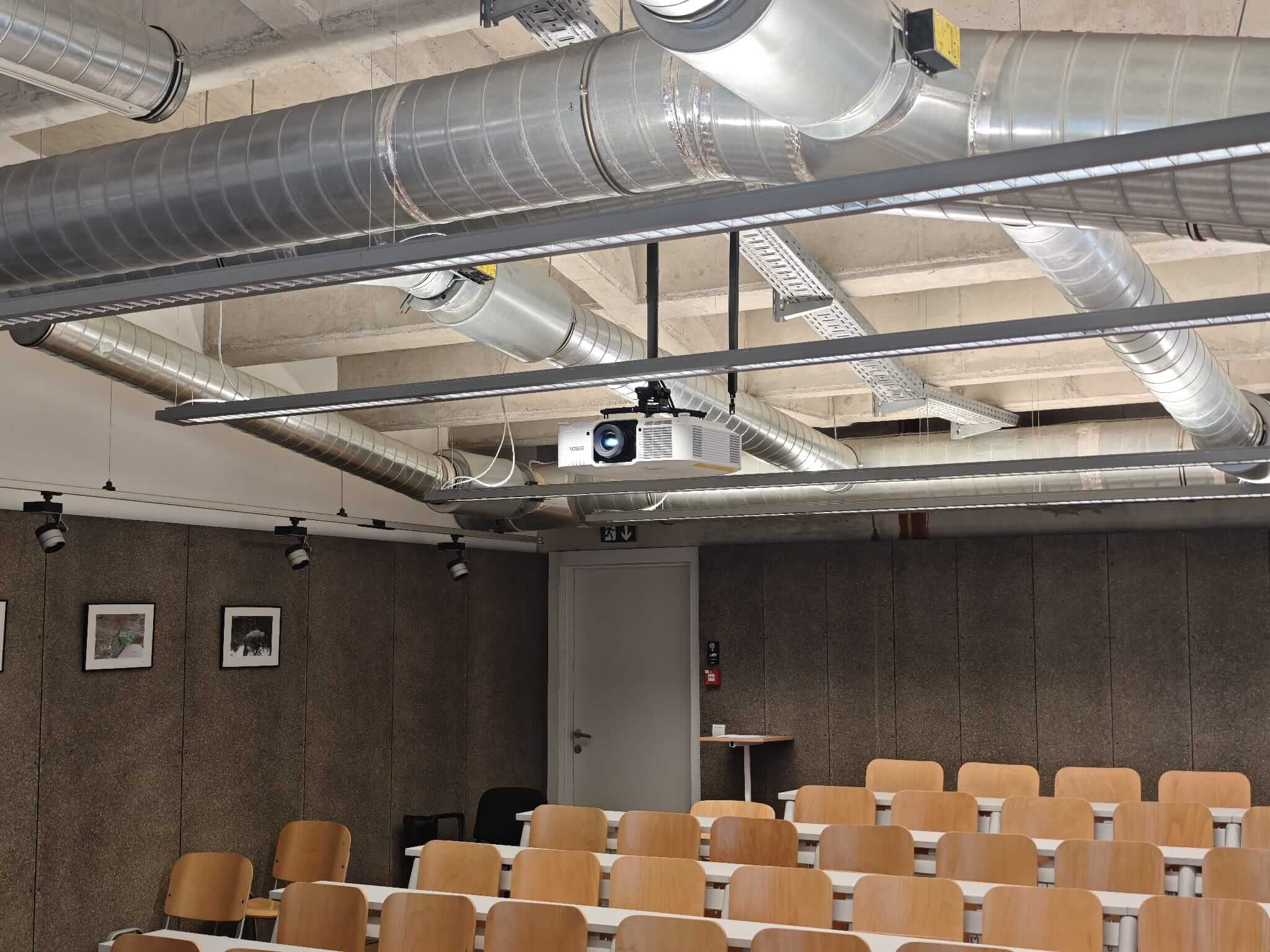

Za prikaz nastavnih sadržaja ugrađen je profesionalni instalacijski projektor Epson EB-PU1008W s objektivom ELPLM08. Projekcija je izvedena na Adeo Rugby Pro projekcijskom platnu širine 380 cm.
Velika projekcijska površina prilagođena je predavaonici s više redova sjedećih mjesta, tako da se prezentacije, dokumenti, video sadržaji i ostali nastavni materijali mogu pratiti iz različitih dijelova prostora.
Videokonferencijski sustav za hibridna predavanja
Za video komunikaciju ugrađena je Yealink UVC86 kamera, dok središnju ulogu u povezivanju videokonferencijske opreme ima Yealink AVHub.

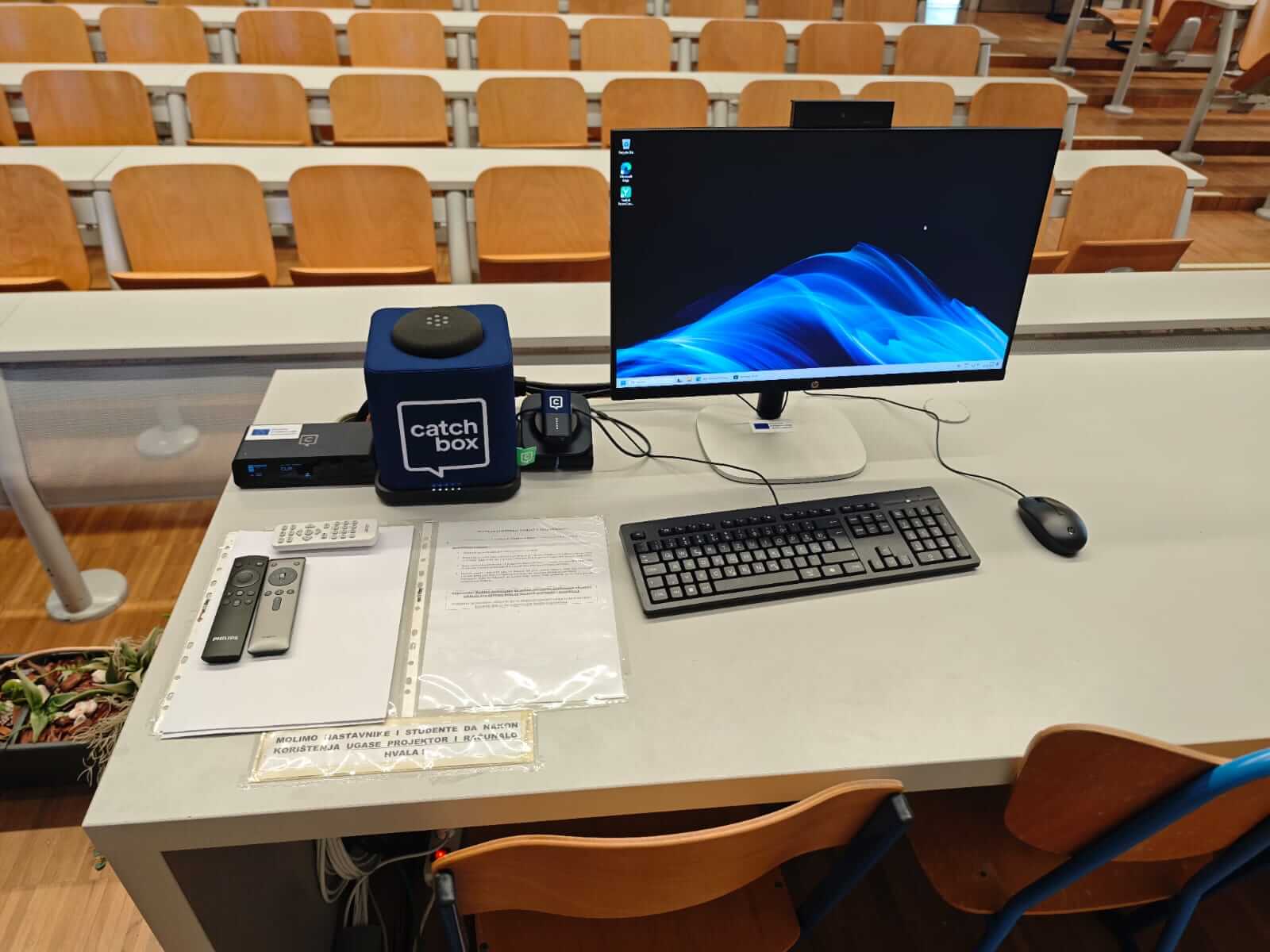

Putem AVHub-a kamera, mikrofoni i zvučnik povezani su s računalom u predavaonici. AIO računalo koristi se za prezentacije, održavanje hibridnih predavanja i streaming, pa isti prostor može podržati različite načine izvođenja nastave.
Takav pristup posebno je važan kod AV opremanja predavaonica: nije dovoljno odabrati kvalitetnu kameru, mikrofon ili projektor. Pojedine komponente potrebno je povezati u sustav prilagođen stvarnom načinu korištenja prostora.
Kako omogućiti da se tijekom hibridnog predavanja čuju i predavač i studenti?
Jedan od važnijih zahtjeva kod hibridne nastave je kvalitetan prijenos govora iz cijele predavaonice. Udaljeni sudionici trebaju čuti ne samo predavača nego i pitanja, komentare i raspravu studenata u dvorani.

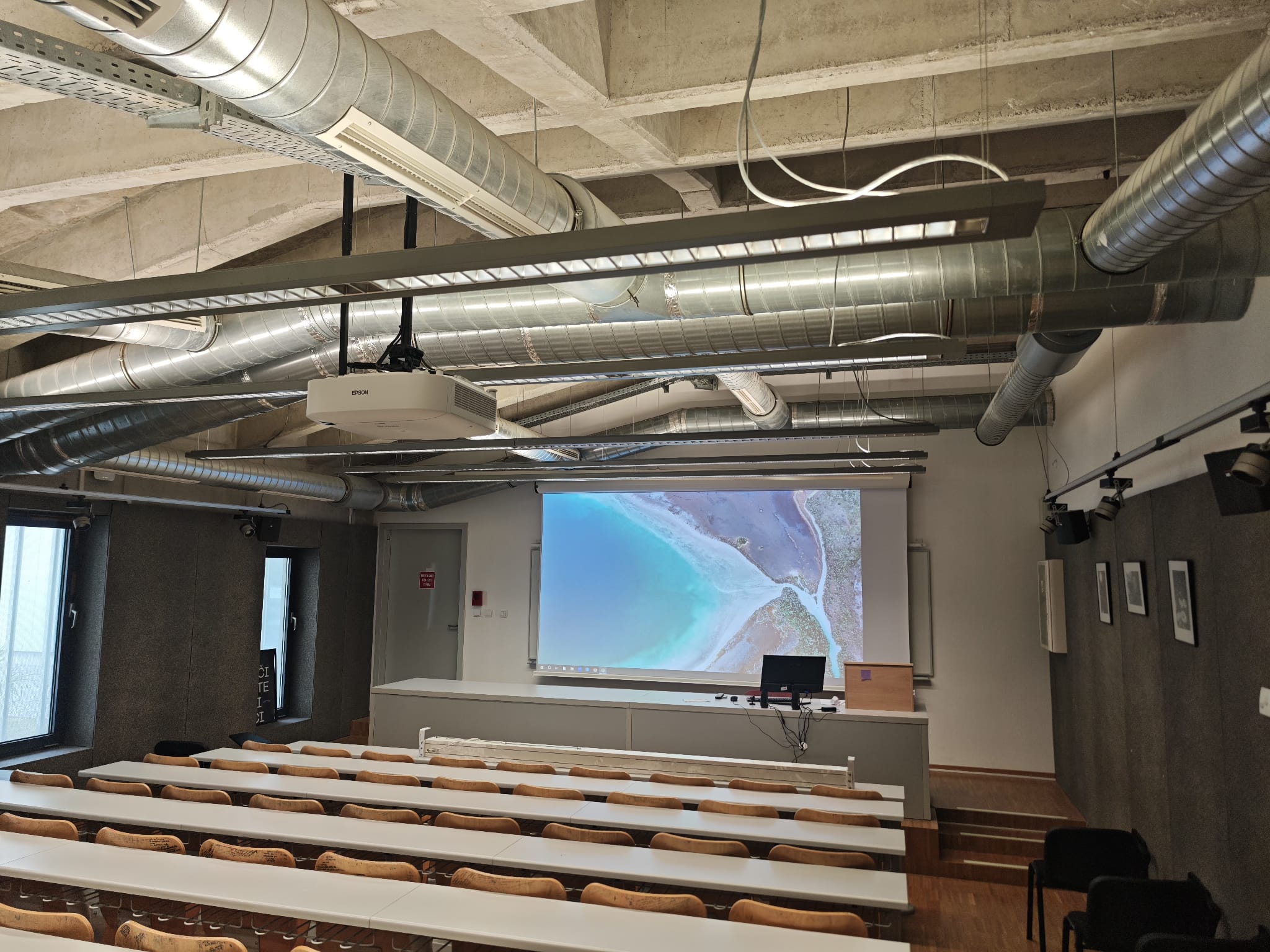

Zato su u ovom projektu kombinirana dva načina prihvata zvuka. U predavaonici su instalirana dva Yealink CM20 stropna mikrofona, a sustav je dodatno opremljen Catchbox Plus sustavom s Cube i Clip mikrofonom te pripadajućim Dockom.

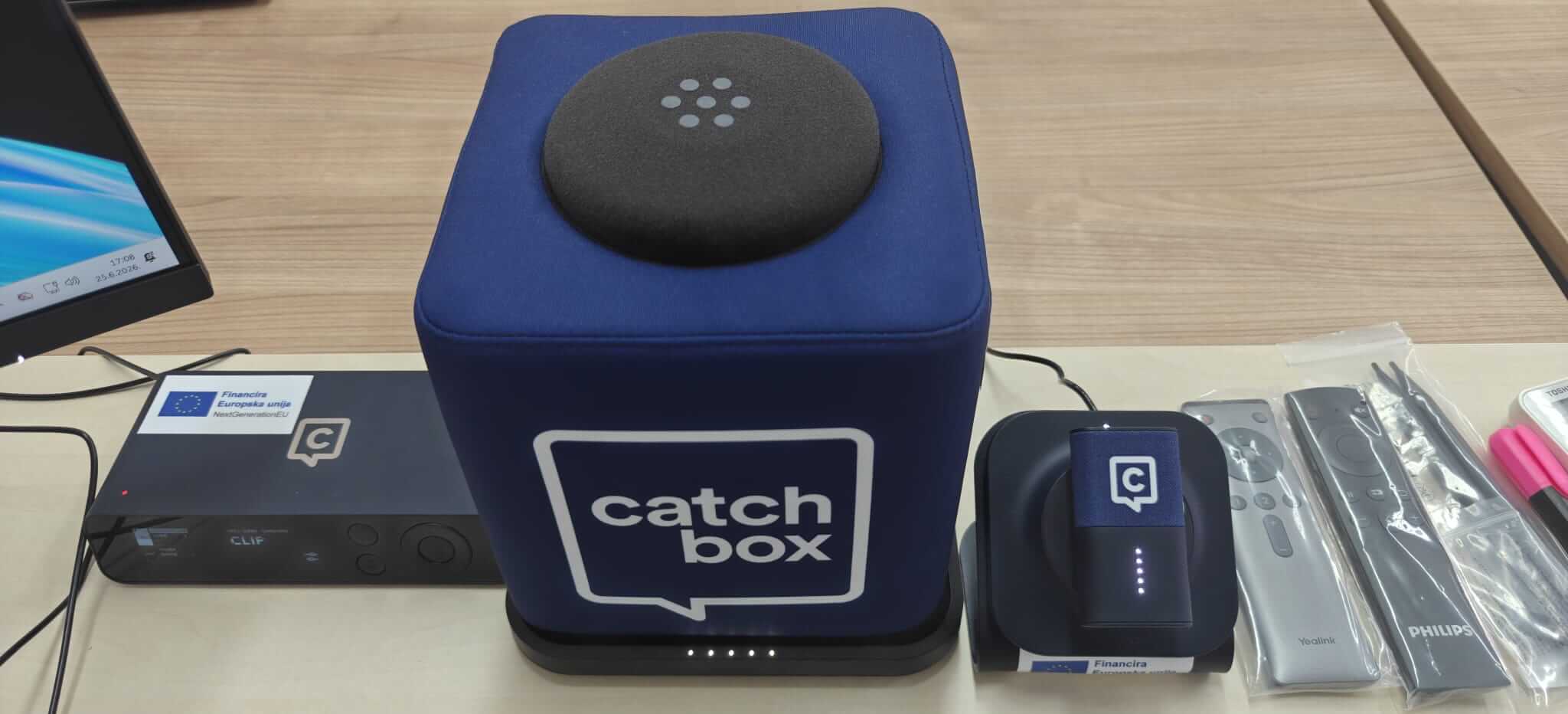

Catchbox Cube posebno je praktičan za pitanja iz publike jer se mikrofon može jednostavno proslijediti među studentima, dok se Clip može koristiti kao osobni mikrofon predavača ili drugog govornika.
Važan dio izvedbe bila je integracija Catchbox sustava s Yealink opremom. Catchbox mikrofoni povezani su na Yealink AVHub kako bi mogli raditi zajedno sa stropnim Yealink mikrofonima. Za reprodukciju zvuka koristi se Yealink MSpeaker II.
Više o planiranju audio sustava za ovakve prostore pročitajte u vodiču profesionalno ozvučenje predavaonica, učionica, fakulteta i škola.
Blustream distribucija video signala
AV uređaji u predavaonici nalaze se na različitim pozicijama, zbog čega je uz odabir projektora, kamere i audio opreme važna i pouzdana distribucija video signala.
Za prijenos i distribuciju signala korištena je profesionalna Blustream oprema:
Signalna infrastruktura povezuje izvore i uređaje za prikaz te čini dio cjelovitog AV sustava predavaonice.
AV oprema ugrađena u predavaonicu
U sklopu projekta na Sveučilištu u Rijeci ugrađena je i integrirana sljedeća oprema:
- Epson EB-PU1008W instalacijski projektor,
- Epson ELPLM08 objektiv,
- Adeo Rugby Pro projekcijsko platno širine 380 cm,
- Yealink UVC86 kamera,
- 2 × Yealink CM20 stropni mikrofon,
- Yealink MSpeaker II zvučnik,
- Yealink AVHub,
- Catchbox Plus sustav s Cube i Clip mikrofonom te Dockom,
- Blustream HEX70SL-TX,
- 2 × Blustream HEX100CS-KIT,
- Blustream SP12CS,
- AIO računalo.
Jedan AV sustav za prezentacije, hibridnu nastavu i streaming
Ovaj projekt dobro pokazuje što podrazumijeva AV opremanje suvremene predavaonice. Projektor i platno rješavaju prikaz sadržaja, ali za hibridnu nastavu potrebno je povezati i kameru, mikrofone, zvučnik, računalo i distribuciju signala.
U predavaonici Sveučilišta u Rijeci te su komponente objedinjene u sustav koji podržava prezentacije, hibridna predavanja, komunikaciju s udaljenim sudionicima i streaming. Posebno je zanimljiva kombinacija stropnih Yealink mikrofona i mobilnog Catchbox sustava, kojom je pokriven govor predavača, ali i aktivno sudjelovanje studenata u dvorani.
AV rješenja za fakultete, škole i predavaonice
Ne postoji jedno AV rješenje koje odgovara svakoj učionici ili predavaonici. Odabir projektora ili zaslona, kamere, mikrofona, ozvučenja i načina distribucije signala ovisi o veličini i rasporedu prostora, broju sudionika te načinu na koji će se prostor koristiti.
AVR pruža uslugu projektiranja audio-video sustava, uključujući odabir opreme, integraciju i izvedbu rješenja za učionice, fakultetske predavaonice, konferencijske dvorane i druge obrazovne i poslovne prostore.
Ako planirate novu hibridnu ili multimedijsku predavaonicu ili želite modernizirati postojeći AV sustav, kontaktirajte nas za savjetovanje i prijedlog rješenja prilagođenog prostoru i načinu korištenja.
